Messarm - tragbares KMG - ONYX

Eine bessere Definition von 3D – Messung

Kreon Onyx Messarm, isoliertes Produkt

Der Kreon Onyx-Messarm: Kreons leistungsstärkster Messarm. Er garantiert die 3D-Messung von Objekten und Werkzeugen mit einer noch nie erreichten Präzision.

Onyx

3D – Scan mit ONYX Skyline

Führt einen 3D – Scan blitzschnell aus - überall, an jedem Material und mit hoher Genauigkeit

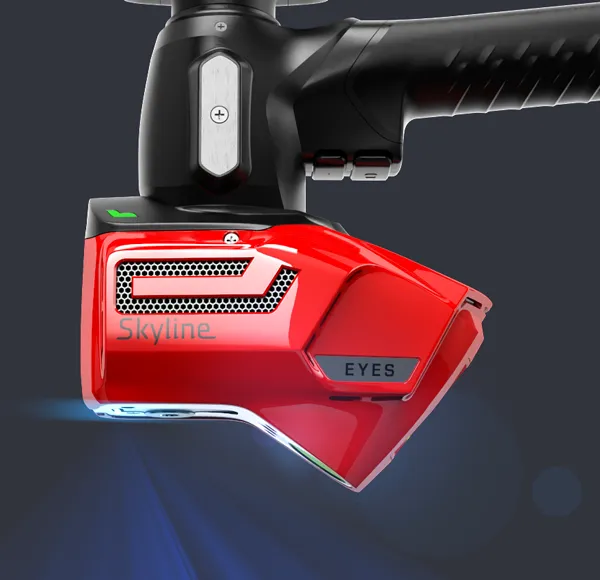

Skyline 3D-Scanner montiert auf dem Onyx Messarm

Lernen Sie die unübertroffene Effizienz von Skyline 3D – Scannern kennen, die nahtlos in einen Onyx – Messarm integriert sind. Unsere Spitzentechnologie sicher schnelles, hochauflösendes und präzises Scannen von industriellen Teilen aller Größen mit bislang unerreichter Geschwindigkeit und sorgfältiger Aufzeichnung aller Details.

Die ultimative Messpräzision

3D-Messergebnisse, Farbzuordnung und Abmessungen

Der Onyx-Messarm, mit seinen extrem hochauflösenden Encodern, ist der präziseste Messarm in der Kreon Baureihe. Er bietet die genaueste 3D-Messung von Objekten mit hohen Toleranzanforderungen und sichert dadurch eine hohe Produktqualität.

Verbesserte Ergonomie für mehr Produktivität

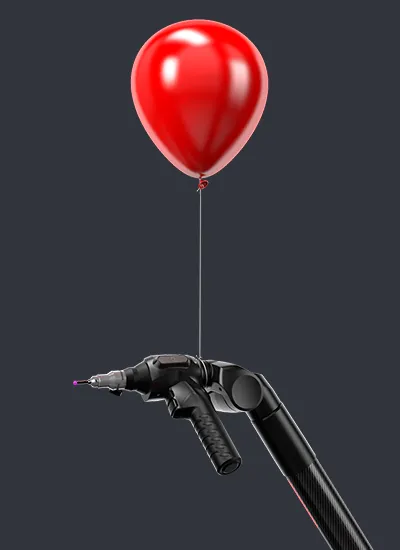

Leichtigkeit des Arms wie ein Ballon

Geringes Gewicht

Die leichte Handhabung und der flexible Gewichtsausgleich ermöglichen ein ermüdungsfreies Arbeiten mit dem Messarm.

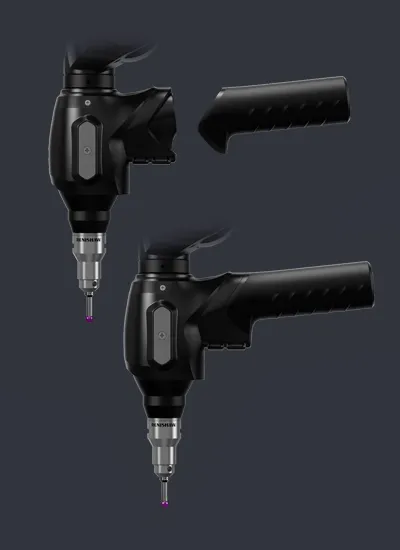

Leicht abnehmbarer Griff mit Clip

Abnehmbarer EasyClip-Griff

Der Griff des Onyx 7-Achsen-Messarms kann abgenommen werden, um Messungen in Hohlräumen und Bereichen zu ermöglichen, die sonst mit einem festinstalliertem Griff unzugänglich sind.

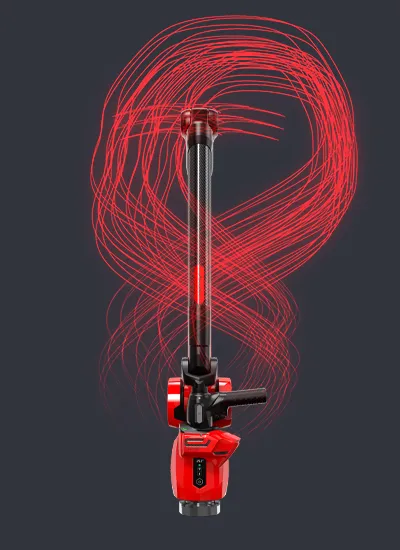

Bewegungsfreiheit des Kreon-Arms

Bewegungsfreiheit

Rotationsachsen ohne Beschränkung bieten eine maximale Bewegungsfreiheit.

Ein ultramobiles System

Der Onyx-Messarm kann durch seine Mobilität immer dicht am Prüfteil positioniert werden. Er kann in einer Werkstattumgebung, in einem Messlabor oder sogar im Freien unter schwierigen Bedingungen eingesetzt werden, ohne dass die Messqualität beeinträchtigt wird. Die bemerkenswerte Mobilität des Onyx-Messarms macht ihn zu dem tragbaren KMG der Extraklasse.
Trinkbare CMM-Zeichnung

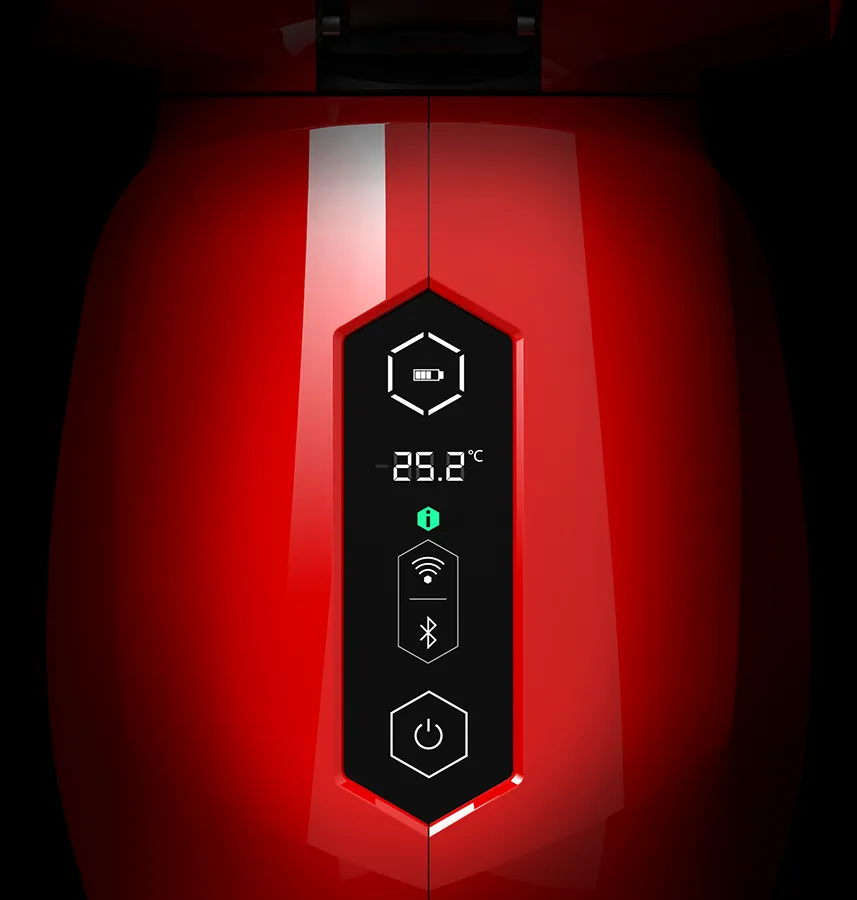

Neu: QuickView-Bildschirm

Onyx Quickview-Bildschirm

BATTERIE-LADUNG

Onyx Ansicht der Armbatterie

 Akkulaufzeit: 8 Stunden Antasten
4 Stunden Scannen.
Hot-Swap-Akku...

Umgebungstemperatur

Onyx Ansicht der Armtemperatur

Überprüfen und Überwachen der Umgebungstemperatur:Vermeidung des Einsatzes außerhalb der normalen Betriebstemperatur (10-45°C).Kompensation der Ausdehnung bei starken Temperaturschwankungen.

Statusanzeige Messarm

Onyx Ansicht der Armhaltung

Einsatzbereit oder liegt eine Funktionsbeeinträchtigung vor.

Wifi und bluetooth

Onyx Arm Wifi Ansicht

Dank der integrierten drahtlosen Verbindung können Sie den Arm auch weit entfernt vom Computer verwenden.

Onyx Ansicht der Armbatterie
Akkulaufzeit
Akkulaufzeit:
8 Stunden Abtasten
4 Stunden Scannen.
Hot-Swap-Akku.
Onyx Ansicht der Armhaltung
Statusanzeige Messarm
Einsatzbereit oder liegt eine Funktionsbeeinträchtigung vor.

Neu: QuickView-Bildschirm

Klare Anzeige und schnelle Kontrolle der wichtigsten Armeinstellungen
Onyx Ansicht der Armtemperatur
Umgebungstemperatur
Überprüfen und Überwachen der Umgebungstemperatur:Vermeidung des Einsatzes außerhalb der normalen Betriebstemperatur (10-45°C).Kompensation der Ausdehnung bei starken Temperaturschwankungen.
Onyx Arm Wifi Ansicht
WiFi und Bluetooth
Dank der integrierten drahtlosen Verbindung können Sie den Arm auch weit entfernt vom Computer verwenden.

Perfekt in jedem Detail

Ergonomischer, leichter, flexibler, robuster, zuverlässiger.

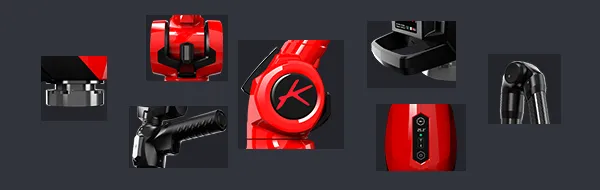

Kleine Bilder zeigen viele Details des Onyx Messarms
Alle Details

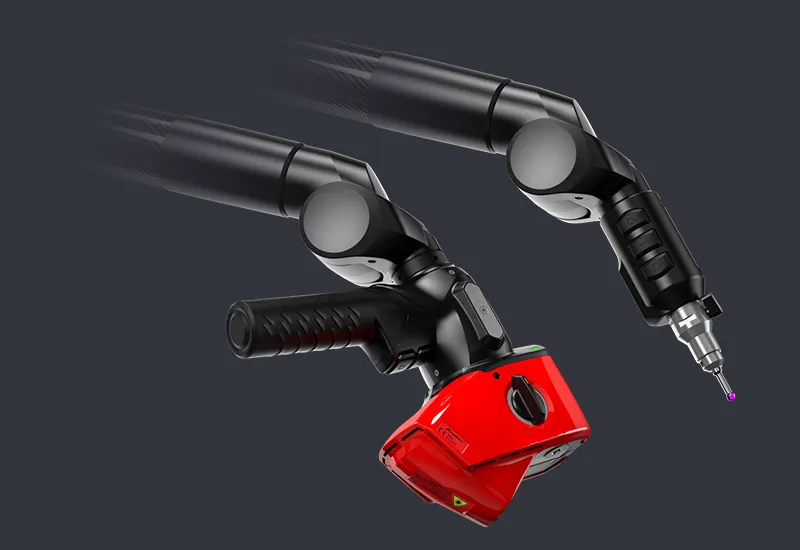

Vergleich von Onyx Messarmen mit 6 Achsen und 7 Achsen

6- oder 7-Achsen-Messarm? Welcher ist für Sie der Richtige?

Der Onyx 7-Achsen-Messarm für ergonomisches Scannen.

Der 7-Achsen-Messarm ist ideal für das schnelle, einfache und mühelose Scannen. Durch sein ergonomisches Design und dem optimal angepassten und abnehmbaren Griff bietet der 7-Achsen-Ace eine maximale Bewegungsfreiheit beim 3D-Scannen.

Der Onyx 6-Achsen-Messarm für hohe Genauigkeit.

Der 6-Achsen-Messarm: Für präzises Messen entwickelt. Er erfüllt hohe Genauigkeitsanforderungen beim taktilen 3D-Messen.

Immer die besten Messergebnisse

Der Aufbau des aus Aluminium und Karbon gefertigten Onyx – Messarms ist äußerst starr. Dies verleiht dem Arm eine bemerkenswerte Messstabilität. Hochauflösende Encoder sorgen für hohe Messgenauigkeit.
ISO-Logo
Alle Messarme von Kreon sind validiert gemäß der Norm ISO 10360-12.

Getreu unserer Spezifikationen lassen sich Kreon Messarme einfach in einen strengen Qualitätsansatz integrieren.

Näheres über Prüfungen gemäß ISO 10360-12.

Spezifikationen von Onyx
Spezifikationen von Onyx
Mann im Büro bei der Arbeit an einer Messsoftware, Bildschirm mit Farbzuordnung.

Zenith

Software für Kreon Messarme

Zenith fokussiert sich mit grundlegenden Funktionen auf die häufigstenAnwendungen im Bereich Datenerfassung und 3D-Vermessung von Bauteilen. Einfach zu erlernen aber auch in der Lage hochauflösende Punktewolken zu verarbeiten und Falschfarbvergleiche zu erzeugen – das ist Zenith.

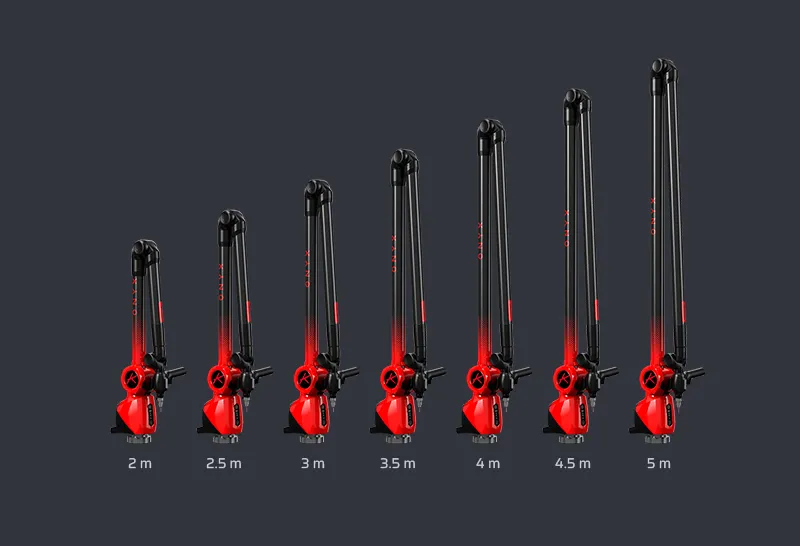

Onyx Messarmgrößen von 2m bis 5m

Größe der Onyx-Messarme

Um den Anforderungen unserer Kunden gerecht zu werden, hat Kreon eine Reihe von 6- und 7-Achsen-Onyx-Messarmen für Arbeitsbereiche von 2 m bis 5 m entwickelt.Bei der Auswahl des am besten geeigneten tragbaren KMG für Ihre Anwendung sollten Sie sowohl den Arbeitsbereich als auch die Genauigkeit des Systems berücksichtigen.

Das passende Zubehör für mehr Effizienz

Kreon bietet eine Vielzahl von Zubehörteilen an, um die Konfiguration des Messarms an die Messaufgabe, die Arbeitsumgebung und das Prüfteil optimal anzupassen. Dazu zählen: Spezifische Taster, Halterungen, Standfüße, Stative und Bocksprung-Kits.
Zubehör für die Messarme
Sind Sie interessiert an einem ONYX Messarm?

Vorführung gewünscht

Pflichtfeld
Vielen Dank! Ihr Beitrag ist eingegangen!
Huch! Beim Absenden des Formulars ist etwas schief gelaufen.

Angebot gewünscht

Pflichtfeld
Vielen Dank! Ihr Beitrag ist eingegangen!
Huch! Beim Absenden des Formulars ist etwas schief gelaufen.

Andere Anfrage

Pflichtfeld
Vielen Dank! Ihr Beitrag ist eingegangen!
Huch! Beim Absenden des Formulars ist etwas schief gelaufen.

Technische Spezifikationen

Armmodell E Uni P Size P Form L Dia SPAT
Ace6-20 0,024 mm 0,007 mm 0,015 mm 0,030 mm 0,017 mm
Ace-6-25 0,026 mm 0,008 mm 0,016 mm 0,032 mm 0,019 mm
Ace-6-30 0,038 mm 0,012 mm 0,022 mm 0,046 mm 0,028 mm
Ace-6-35 0,051 mm 0,015 mm 0,030 mm 0,062 mm 0,035 mm
Ace-6-40 0,062 mm 0,020 mm 0,036 mm 0,078 mm 0,042 mm
Ace-6-45 0,072 mm 0,024 mm 0,041 mm 0,090 mm 0,057 mm
Ace-6-50 0,110 mm 0,038 mm 0,058 mm 0,110 mm 0,080 mm
Armmodell E Uni P Size P Form L Dia SPAT
Onyx-7-20 0,025 mm 0,010 mm 0,018 mm 0,040 mm 0,020 mm
Onyx-7-25 0,028 mm 0,011 mm 0,021 mm 0,044 mm 0,023 mm
Onyx-7-30 0,050 mm 0,016 mm 0,028 mm 0,072 mm 0,035 mm
Onyx-7-35 0,061 mm 0,020 mm 0,035 mm 0,087 mm 0,043 mm
Onyx-7-40 0,074 mm 0,025 mm 0,040 mm 0,102 mm 0,052 mm
Onyx-7-45 0,100 mm 0,038 mm 0,049 mm 0,110 mm 0,065 mm
Onyx-7-50 0,120 mm 0,052 mm 0,062 mm 0,125 mm 0,089 mm
Maximale Messvolumen und Messlänge
Tabulator-Pfeil
Onyx Messarm maximale Reichweite
Armmodell* Messvolumen (Durchmesser) Maximale Messlänge (Durchmesser)
Onyx-20 2 m 2.42 m
Onyx-25 2.5 m 2.92 m
Onyx-30 3 m 3.42 m
Onyx-35 3.5 m 3.92 m
Onyx-40 4 m 4.42 m
Onyx-45 4.5 m 4.92 m
onyx-50 5 m 5.42 m

*Die Spezifikationen sind für die 6- und 7-Achsen-Versionen des Onyx-Arms identisch.
