Braccio di misura - CMM portatile - ace

Escanear nunca ha sido tan intuitivo

Ace braccio di misura senza sfondo

Il braccio di misura portatile Kreon Ace è la soluzione perfetta per l’ispezione e il controllo qualità di tutti i componenti industriali, a prescindere dalla loro forma, colore o dimensione, sia mediante tastatura che mediante scansione.

Ace

Scansione 3D con Ace Skyline

Eseguite rapidamente scansioni 3D ovunque, per qualsiasi materiale e con elevata precisione.

Illustrazione dello scanner 3D che acquisisce la parte per generare la mappatura dei colori

Lo scanner 3D Skyline fornisce dati eccezionali in un batter d’occhio, grazie all’ampia linea laser blu, all’alta frequenza e all’elevata precisione. Insieme al braccio Ace, lo scanner 3D Skyline consente di affrontare facilmente ogni tipo di progetto di scansione.

Un sistema ultra portatile

Il braccio di misura Ace può essere facilmente installato il più vicino possibile al luogo di utilizzo. In officina, in sala metrologica, o anche all’esterno, il braccio si adatta agli ambienti più estremi mantenendo la qualità delle misurazioni. La notevole mobilità del braccio Ace, lo rende una CMM portatile a sé stante.
Disegno di CMM potabile

Sempre risultati ottimali delle misurazioni

La struttura del braccio di misura Ace, realizzata in alluminio e carbonio, è molto rigida. Conferisce al braccio Ace una notevole stabilità in termini di misurazioni. Gli encoder ad alta risoluzione garantiscono un’elevata precisione delle misurazioni.
Logo ISO
Tutti i bracci di misura Kreon sono convalidati in conformità alla norma ISO 10360-12.

Fedeli alle loro specifiche, i bracci di misura Kreon possono facilmente integrarsi nell’ambito di un approccio rigoroso alla qualità.

Maggiori informazioni sui collaudi ai sensi della norma ISO 10360-12.

Specifiche di ACE
Specifiche di ACE
Confronto tra i bracci di misura Ace con 6 assi e 7 assi

BBraccio di misura 6 o 7 assi? Come scegliere?

Scegli il 7 assi per la sua ergonomia di scansione.

Il braccio a 7 assi è ideale per una scansione fluida e senza difficoltà. Grazie alla sua impugnatura e al design ergonomico, Kreon Onyx a 7 assi offre maggiore libertà di movimento per un utilizzo ottimale dello scanner 3D.

Scegliete il 6 assi per la precisione in tastatura.

Kreon Ace 6 assi è fatto per la precisione. Viene utilizzato principalmente per operazioni di controllo in tastatura 3D con requisiti elevati.

ACE+, il meglio della gamma ACE e molto di più

La serie ACE comprende due modelli: il braccio di misura ACE e ACE+. Operando con encoder di ultima generazione, i bracci di misura ACE+ vantano un avanzato metodo di calibrazione, che assicura prestazioni di livello eccezionale.

Confronta Ace e Ace+.

Ace e Ace+ bracci di misura Kreon

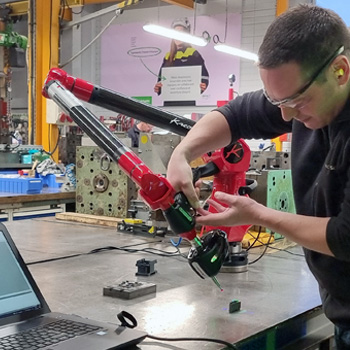

Gli utilizzatori affrontano le tue stesse sfide

I sistemi di misura 3D Kreon sono ampiamente utilizzati nell'industria, soprattutto nei settori automobilistico e aerospaziale. I team Kreon si fanno un punto d'onore di trovare la configurazione perfetta che si adatta perfettamente alle esigenze. Scoprite come aiutiamo i clienti Kreon nel loro processo di miglioramento continuo della qualità e della produttività.
Uomo in ufficio al lavoro su un software di metrologia, schermo con mappatura dei colori.

Zenith

Software per bracci di misura Kreon

Zenith si focalizza sulle funzioni essenziali impiegate in diverse applicazioni per la misurazione 3D di componenti industriali. Semplice da utilizzare ma capace di gestire dense nuvole di punti e creare mappe cromatiche, questo è Zenith.

Comfort significa efficienza

  • Ammortizzatore per un ritorno morbido nella posizione di riposo.
  • Rilevazione automatica del diametro del tastatore.
  • Contrappeso interno per alleggerire il peso del braccio e agevolare i lavori lunghi.
  • Impugnatura ergonomica con grilletto “Push and Pull”.
  • Posizione di riposo stabile e magnetica.
Ace dettagli del braccio di misura
Ace dimensioni del braccio di misura da 2 a 5 m

Dimensioni del braccio Ace

Per soddisfare al meglio le richieste dei nostri clienti, abbiamo sviluppato bracci a 6 o 7 assi con dimensioni da 2m fino a 5m di volume di lavoro. La scelta del sistema giusto per la tua applicazione, va fatta tenendo conto della combinazione precisione/dimensione

L’accessorio giusto per il risultato giusto

Kreon offre un’ampia gamma di accessori per adattare la configurazione del braccio di misura al pezzo, all’applicazione e all’ambiente di lavoro: tastatori specifici, basi di montaggio, treppiedi e kit Leapfrog.
Accessori per bracci
SIETE INTERESSATI AL BRACCIO DI MISURA ACE

Richiedi una demo

Obbligatorio
Grazie! Il vostro invio è stato ricevuto!
Oops! Qualcosa è andato storto durante l'invio del modulo.

Chiedere un preventivo

Obbligatorio
Grazie! Il vostro invio è stato ricevuto!
Oops! Qualcosa è andato storto durante l'invio del modulo.

Altra richiesta

Obbligatorio
Grazie! Il vostro invio è stato ricevuto!
Oops! Qualcosa è andato storto durante l'invio del modulo.

Specifiche tecniche

Modello a braccio E Uni P Size P Form L Dia SPAT
Ace6-20 0,029 mm 0,010 mm 0,016 mm 0,033 mm 0,020 mm
Ace-6-25 0,032 mm 0,012 mm 0,019 mm 0,038 mm 0,025 mm
Ace-6-30 0,044 mm 0,018 mm 0,028 mm 0,053 mm 0,033 mm
Ace-6-35 0,056 mm 0,021 mm 0,037 mm 0,068 mm 0,042 mm
Ace-6-40 0,067 mm 0,025 mm 0,043 mm 0,086 mm 0,051 mm
Ace-6-45 0,080 mm 0,029 mm 0,048 mm 0,100 mm 0,069 mm
Ace-6-50 0,120 mm 0,040 mm 0,060 mm 0,120 mm 0,090 mm
Modello a braccio E Uni P Size P Form L Dia SPAT
Ace+6-25 0,026 mm 0,009 mm 0,017 mm 0,037 mm 0,021 mm
Ace+6-30 0,039 mm 0,014 mm 0,024 mm 0,047 mm 0,030 mm
Ace+6-35 0,052 mm 0,017 mm 0,031 mm 0,063 mm 0,036 mm
Ace+6-40 0,063 mm 0,022 mm 0,038 mm 0,080 mm 0,044 mm
Ace+6-45 0,073 mm 0,025 mm 0,043 mm 0,093 mm 0,059 mm
Modello a braccio E Uni P Size P Form L Dia SPAT
Ace-7-20 0,033 mm 0,012 mm 0,020 mm 0,043 mm 0,022 mm
Ace-7-25 0,036 mm 0,015 mm 0,024 mm 0,049 mm 0,027 mm
Ace-7-30 0,059 mm 0,020 mm 0,035 mm 0,081 mm 0,042 mm
Ace-7-35 0,069 mm 0,024 mm 0,041 mm 0,095 mm 0,054 mm
Ace-7-40 0,083 mm 0,029 mm 0,048 mm 0,115 mm 0,066 mm
Ace-7-45 0,112 mm 0,045 mm 0,060 mm 0,125 mm 0,078 mm
Ace-7-50 0,140 mm 0,060 mm 0,075 mm 0,135 mm 0,095 mm
Modello a braccio E Uni P Size P Form L Dia SPAT
Ace+7-25 0,029 mm 0,012 mm 0,022 mm 0,045 mm 0,025 mm
Ace+7-30 0,052 mm 0,017 mm 0,030 mm 0,074 mm 0,039 mm
Ace+7-35 0,063 mm 0,021 mm 0,037 mm 0,089 mm 0,045 mm
Ace+7-40 0,076 mm 0,026 mm 0,042 mm 0,105 mm 0,054 mm
Ace+7-45 0,103 mm 0,040 mm 0,051 mm 0,114 mm 0,067 mm
Distanza massima raggiungibile e volume di misura
Freccia della scheda
Portata massima Ace braccio di misura
Modello di braccio* Volume di misura (diametro) Distanza massima raggiungibile (diametro)
Ace-20 2 m 2.42 m
Ace-25 2.5 m 2.92 m
Ace-30 3 m 3.42 m
Ace-35 3.5 m 3.92 m
Ace-40 4 m 4.42 m
Ace-45 4.5 m 4.92 m
Ace-50 5 m 5.42 m

*Le distanze sono le stesse per le versioni a 6 e 7 assi del braccio Onyx.
