Połączenie ramienia pomiarowego i trackera laserowego

Najszybsze rozwiązanie do skanowania dużych elementów o zasięgu 80 m

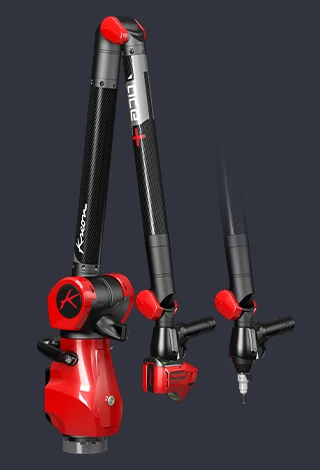

Track Ace połączenie ramienia Ace Kreon Ace z trackerem laserowym. Umożliwia ono wykonywanie pomiarów 3D na dużych powierzchniach z metrologiczną dokładnością oraz zapewnia szybkie skanowanie dzięki szybkiemu skanerowi z linią laserową o szerokości 200 mm. Łączy w sobie zalety trackera, takie jak duży zasięg i precyzja, z elastycznością, przenośnością i dokładnością Ace .

Poproś o prezentację Poproś o wycenę

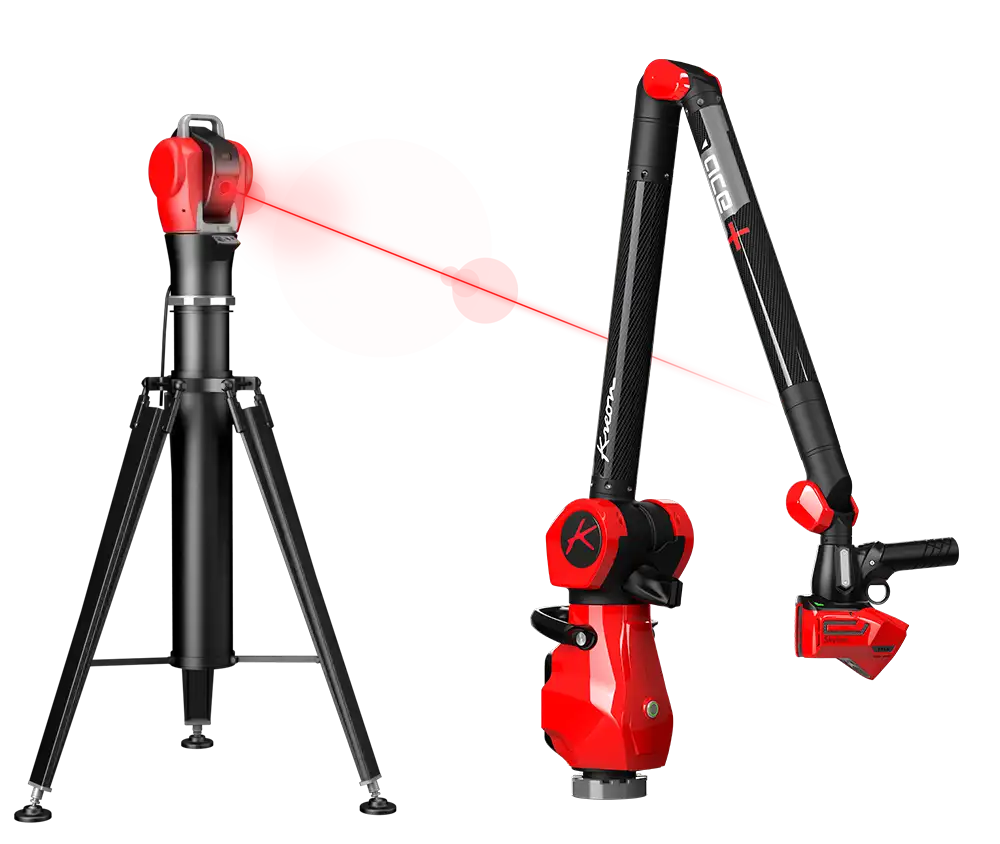

Ace toru

Jak to działa?

Moduł śledzący rejestruje pozycje ramienia wokół mierzonego elementu i łączy je w jeden wspólny układ odniesienia.
Śledzenie ramienia odbywa się jednorazowo dla każdej pozycji, więc nie ma śledzenia w czasie rzeczywistym ani ryzyka zerwania połączenia między modułem śledzącym a ramieniem.

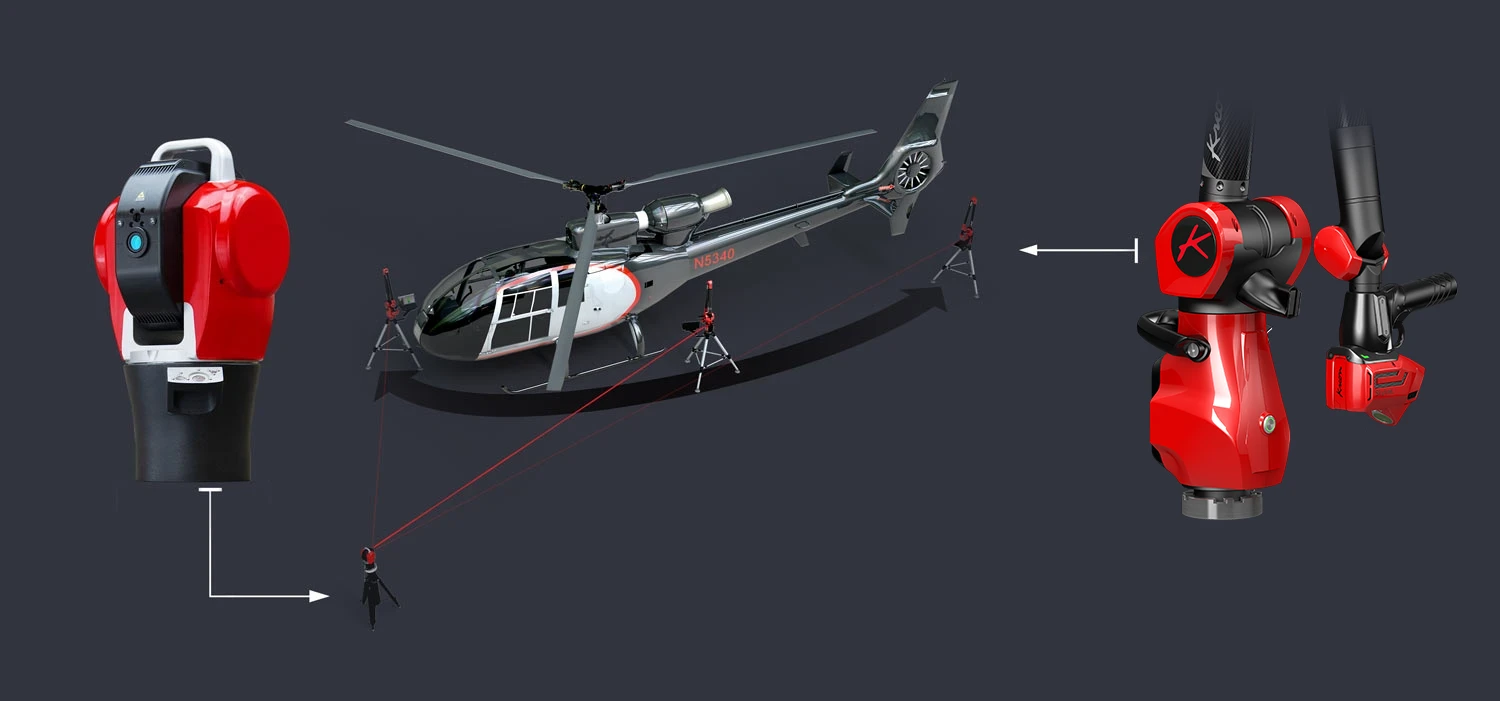

Ilustracja przedstawiająca działanie Ace Kreon Track Ace

Elementy o bardzo dużych rozmiarach – pomiary w systemie
, do 80 m

ACE Track ACE współpracuje z laserowym trackerem, który oferuje największy zasięg pomiarowy na rynku. Dzięki maksymalnemu zasięgowi wynoszącemu 80 m umożliwia ono skanowanie 3D nawet największych elementów, w tym samolotów i turbin wiatrowych. Oczywiście nadaje się ono również do pomiarów samochodów.

Kontrola 3D bardzo dużych elementów, takich jak łopaty turbin wiatrowych

Mapowanie kolorów ramy samochodu, porównanie w programie CAD

Nie trać już czasu dzięki szybkiemu skanowaniu

Szeroka linia laserowa o długości 200 mm (skanerSkyline ) zapewnia mniejszą liczbę przejść skanera i krótszy czas skanowania.
Wysoka częstotliwość zapewniająca najszybsze ruchy dłoni.
Możliwość dostosowania gęstości punktów w celu uniknięcia nieistotnych chmur punktów: wysoka gęstość dla szczegółów i niska gęstość dla rozciągniętych powierzchni.
Nie trzeba naklejać wielu naklejek, aby zlokalizować skaner 3D.

Optymalny komfort użytkowania

Można łatwo przełączać się między skanowaniem, służącym do kontroli powierzchni, a pomiarem sondą, służącym do kontroli elementów geometrycznych.
Szybkie przestawienie ramienia pomiarowego za pomocą laserowego trackera w mniej niż minutę.
Łatwe przemieszczanie dzięki statywowi na kółkach.
Do połączenia ramienia z czujnikiem nie jest potrzebny żaden kabel.
Nie trzeba rozgrzewać urządzenia – można zacząć pracę, gdy tylko będziesz gotowy.
Nie jest potrzebne żadne specjalne oprogramowanie – rozwiązanie to jest zintegrowane z głównym oprogramowaniem platformy.

Przed wykonaniem pomiaru 3D należy sprawdzić ustawienie Ace urządzenia Track Ace

Prosty i szybki proces pozycjonowania

1. Zamontuj Ace Track Ace na Ace . Ace Track Ace wykorzystuje mocowanie firmy Renishaw, co zapewnia idealną powtarzalność.
2. Umieść kulę SMR wewnątrz interfejsu.
3. Stojąc twarzą do czujnika, wyznacz w przestrzeni siatkę składającą się z 15 punktów za pomocą ramienia.

Całkowity czas pozycjonowania wynosi mniej niż minutę.

Brak stref cienia

Po ustaleniu przez laserowy tracker położenia ramienia pomiarowego ramię może działać niezależnie od trackera. Gdy operator używa ramienia do pomiarów, może poruszać się swobodnie, podobnie jak wszyscy pracownicy w tym obszarze, bez ryzyka zerwania połączenia między ramieniem a trackerem. W ten sposób zachowana zostaje płynność pracy w hali produkcyjnej.

Niezależne systemy zapewniające szybszy zwrot z inwestycji

Korzystanie wyłącznie z urządzenia śledzącego (z pomiarami SMR)

Pomiar 3D na duże odległości
Wyrównanie maszyn

Korzystanie wyłącznie z ramienia ACE

Pomiar w ciasnych przestrzeniach lub pojazdach
Pomiar mniejszych elementów o długości od 1 cm do 4 m (w zależności od długości ramienia)
Skanowanie części o wysokich wymaganiach

Produkt z zakresu laserowych systemów śledzenia

Mężczyzna w biurze pracujący nad oprogramowaniem metrologicznym; ekran z mapowaniem kolorów.

Zenith

Oprogramowanie do ramion pomiarowych KREON

Zenith na podstawowych funkcjach wykorzystywanych w większości zastosowań związanych z rejestracją i pomiarem 3D części przemysłowych. Jest łatwy w obsłudze i bez problemu radzi sobie nawet z najbardziej złożonymi danymi 3D: gęstymi chmurami punktów i mapowaniem kolorów. Oto Zenith.

Więcej o Zenith

INTERESUJE CIĘ Track Ace

Poproś o prezentację

Imię*

Nazwisko*

Adres e-mail*

Telefon*

Firma*

Kraj*

Rodzaj wersji demonstracyjnej*

Oprogramowanie

Potrzebny skaner

Wiadomość

Obowiązkowe

Wyrażam zgodę na warunki RODO

Wyrażam zgodę na otrzymywanie newslettera Kreon

Dziękujemy! Otrzymaliśmy Twoje zgłoszenie!

Ups! Wystąpił błąd podczas wysyłania formularza.

Poproś o wycenę

Imię*

Nazwisko*

Adres e-mail*

Telefon*

Firma*

Kraj*

Potrzebny skaner

Wiadomość

Obowiązkowe

Wyrażam zgodę na warunki RODO

Wyrażam zgodę na otrzymywanie innych porad, przykładów sytuacji klientów oraz zaproszeń na prezentacje.

Dziękujemy! Otrzymaliśmy Twoje zgłoszenie!

Ups! Wystąpił błąd podczas wysyłania formularza.

Inna prośba

Imię*

Nazwisko*

Adres e-mail*

Telefon*

Firma*

Kraj*

Wiadomość

Obowiązkowe

Wyrażam zgodę na warunki RODO

Wyrażam zgodę na otrzymywanie newslettera Kreon

Dziękujemy! Otrzymaliśmy Twoje zgłoszenie!

Ups! Wystąpił błąd podczas wysyłania formularza.

Dane techniczne

Ace	74 + 5 µm/m
Ace	80 + 5 µm/m
Ace	98 + 5 µm/m
Ace	111 + 5 µm/m
Ace	122 + 5 µm/m
Ace	130 + 4 µm/m
Ace	160 + 4 µm/m

Ace	77 µm + 5 µm/m
Ace	85 µm + 5 µm/m
Ace	111 µm + 5 µm/m
Ace	121 µm + 5 µm/m
Ace	136 µm + 5 µm/m
Ace	156 µm + 4 µm/m
Ace	182 µm + 4 µm/m

-	-
Ace 6–25	64 µm + 5 µm/m
Ace 6–30	75 µm + 5 µm/m
Ace 6–35	87 µm + 5 µm/m
Ace 6–40	101 µm + 5 µm/m
Ace 6–45	112 µm + 4 µm/m
-	-

-	-
Ace 7–25	70 µm + 5 µm/m
Ace 7–30	89 µm + 5 µm/m
Ace 7–35	98 µm + 5 µm/m
Ace 7–40	118 µm + 5 µm/m
Ace 7–45	139 µm + 4 µm/m
-	-
