Ramię pomiarowe – Ace Łatwa kontrola wszystkich części przemysłowych

Skanowanie 3D za pomocą Ace Skyline

Szybkie skanowanie 3D w dowolnym miejscu, dla dowolnego materiału i z dużą dokładnością

Ilustracja przedstawiająca skaner 3D rejestrujący element w celu wygenerowania mapy kolorów

Skaner Skyline zapewnia wyjątkową jakość danych w mgnieniu oka dzięki szerokiej niebieskiej linii laserowej, wysokiej częstotliwości i dużej dokładności. W połączeniu z Ace skaner Skyline pozwala z łatwością realizować wszelkiego rodzaju projekty skanowania.

Więcej informacji o Ace Skyline

Niezwykle przenośny system

Ramię Ace można z łatwością zamontować jak najbliżej miejsca zastosowania. Niezależnie od tego, czy chodzi o warsztat, laboratorium pomiarowe, czy nawet teren na zewnątrz, ramię to sprawdza się w najbardziej ekstremalnych warunkach, zachowując przy tym wysoką jakość pomiarów. Dzięki niezwykłej mobilności Ace stanowi samodzielną, przenośną maszynę CMM.

Niewielka waga
Bezprzewodowe wykrywanie (Wi-Fi lub Bluetooth)
Dokładna kompensacja temperatury otoczenia
Uniwersalny uchwyt Brunson, zapewniający kompatybilność z różnymi systemami montażowymi
Szybki montaż, nie wymaga podgrzewania

Zawsze najlepsze wyniki pomiarów

Konstrukcja ramienia Ace , wykonanego z aluminium i włókna węglowego, jest niezwykle sztywna. Zapewnia to Ace wyjątkową stabilność pomiarową. Enkodery o wysokiej rozdzielczości gwarantują wysoką dokładność pomiarów.

Wszystkie ramiona pomiarowe firmy Kreon są zatwierdzone zgodnie z normą ISO 10360-12.

Ramiona pomiarowe firmy Kreon, zgodne z określonymi specyfikacjami, można z łatwością włączyć do rygorystycznego systemu zapewnienia jakości.

Dowiedz się więcej o badaniach zgodnych znormą ISO 10360-12.

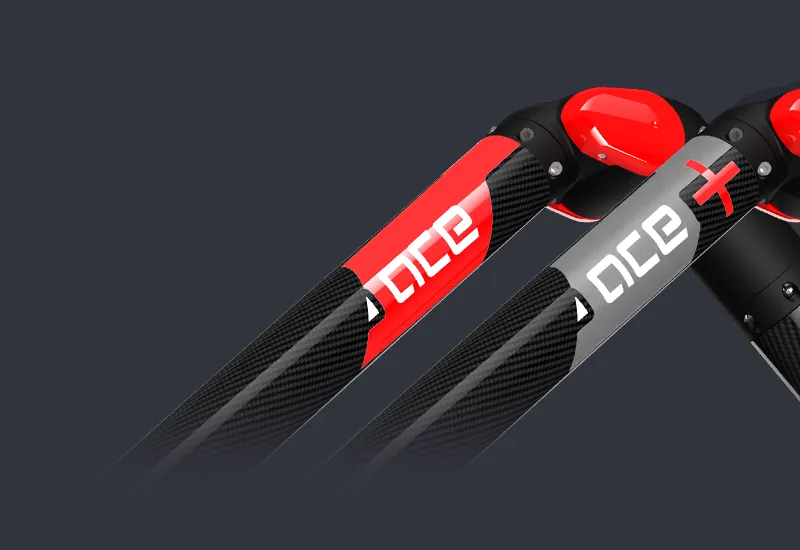

Ace

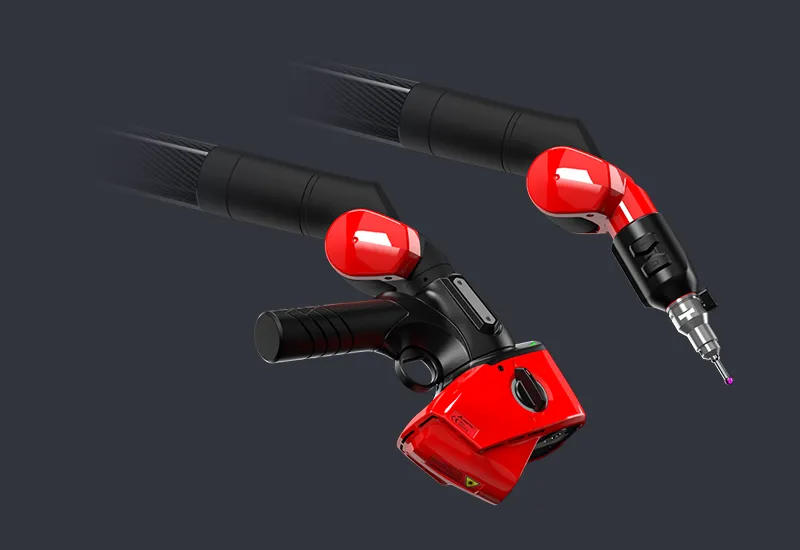

Ramię pomiarowe 6- czy 7-osiowe? Jak dokonać wyboru?

Wybierz Ace , aby zapewnić ergonomię skanowania

Wybierz ramię 7-osiowe, które dzięki uchwytowi i ergonomicznej konstrukcji pozwala na łatwe i wygodne skanowanie. Model KREON 7-osiowy zapewnia większą elastyczność w obsłudze skanera.

Wybierz Ace , jeśli zależy Ci na pomiarach i dokładności

Kreon Ace został stworzony z myślą o precyzji. Urządzenie to znajduje zastosowanie głównie w operacjach pomiarowych o wysokich wymaganiach.

Użytkownicy borykają się z tymi samymi wyzwaniami, co Ty

Systemy pomiarowe 3D firmy Kreon znajdują szerokie zastosowanie w przemyśle, przede wszystkim w sektorach motoryzacyjnym i lotniczym. Dla zespołów firmy Kreon priorytetem jest znalezienie idealnej konfiguracji, która w pełni odpowiada potrzebom klienta. Dowiedz się, w jaki sposób pomagamy klientom firmy Kreon w ciągłym doskonaleniu jakości i wydajności.

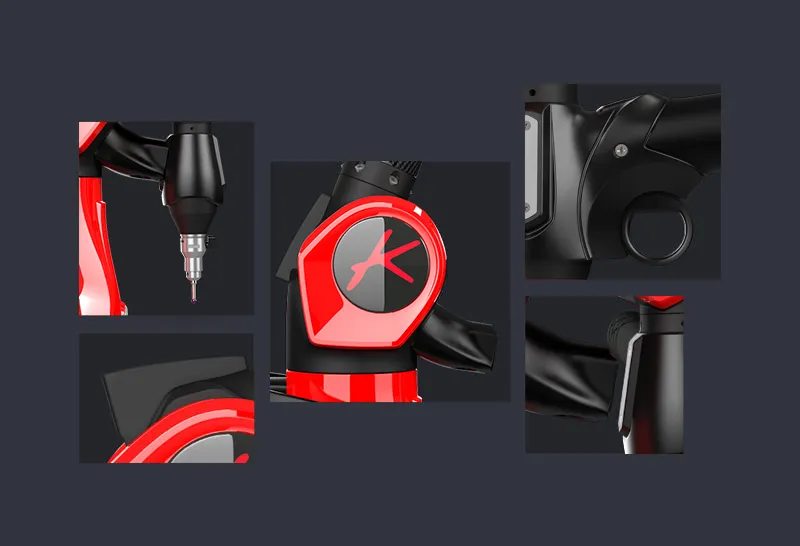

Komfort oznacza wydajność

Amortyzator zapewniający płynny powrót do pozycji spoczynkowej.

Automatyczne wykrywanie średnicy sondy.

Wbudowany mechanizm równoważący, który zmniejsza ciężar ramienia i pozwala na dłuższą pracę.

Ergonomiczny uchwyt z przyciskiem typu „Push and Pull”.

Stabilna pozycja spoczynkowa magnesu.

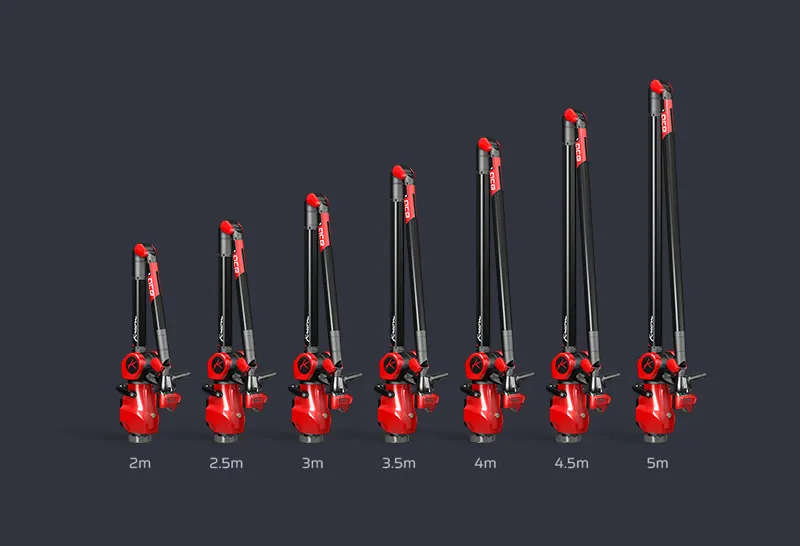

Rozmiary ramion Ace

Aby sprostać zróżnicowanym potrzebom klientów, firma Kreon opracowała gamę Ace o 6 i 7 osiach, charakteryzujących się dużym zasięgiem roboczym, wynoszącym od 2 do 5 metrów. Aby wybrać przenośną maszynę CMM najlepiej dostosowaną do danego zastosowania, należy wziąć pod uwagę zarówno zasięg roboczy, jak i dokładność systemu.

Mężczyzna w biurze pracujący nad oprogramowaniem metrologicznym; ekran z mapowaniem kolorów.

Zenith

Oprogramowanie do ramion pomiarowych KREON

Zenith na podstawowych funkcjach wykorzystywanych w większości zastosowań związanych z rejestracją i pomiarem 3D części przemysłowych. Jest łatwy w obsłudze i bez problemu radzi sobie nawet z najbardziej złożonymi danymi 3D: gęstymi chmurami punktów i mapowaniem kolorów. Oto Zenith.

Więcej o Zenith

INTERESUJE CIĘ RAMIĘ ACE

Poproś o prezentację

Imię*

Nazwisko*

Adres e-mail*

Telefon*

Firma*

Kraj*

Rodzaj wersji demonstracyjnej*

Oprogramowanie

Potrzebny skaner

Wiadomość

Obowiązkowe

Wyrażam zgodę na warunki RODO

Wyrażam zgodę na otrzymywanie newslettera Kreon

Dziękujemy! Otrzymaliśmy Twoje zgłoszenie!

Ups! Wystąpił błąd podczas wysyłania formularza.

Poproś o wycenę

Imię*

Nazwisko*

Adres e-mail*

Telefon*

Firma*

Kraj*

Potrzebny skaner

Wiadomość

Obowiązkowe

Wyrażam zgodę na warunki RODO

Wyrażam zgodę na otrzymywanie innych porad, przykładów sytuacji klientów oraz zaproszeń na prezentacje.

Dziękujemy! Otrzymaliśmy Twoje zgłoszenie!

Ups! Wystąpił błąd podczas wysyłania formularza.

Inna prośba

Imię*

Nazwisko*

Adres e-mail*

Telefon*

Firma*

Kraj*

Wiadomość

Obowiązkowe

Wyrażam zgodę na warunki RODO

Wyrażam zgodę na otrzymywanie newslettera Kreon

Dziękujemy! Otrzymaliśmy Twoje zgłoszenie!

Ups! Wystąpił błąd podczas wysyłania formularza.

dane techniczne

Model ramienia	E Uni	P Size	P Form	L Dia	SPAT
As 6-20	0,029 mm	0,010 mm	0,016 mm	0,033 mm	0,020 mm
Ace	0,032 mm	0,012 mm	0,019 mm	0,038 mm	0,025 mm
Ace	0,044 mm	0,018 mm	0,028 mm	0,053 mm	0,033 mm
Ace	0,056 mm	0,021 mm	0,037 mm	0,068 mm	0,042 mm
Ace	0,067 mm	0,025 mm	0,043 mm	0,086 mm	0,051 mm
Ace	0,080 mm	0,029 mm	0,048 mm	0,100 mm	0,069 mm
Ace	0,120 mm	0,040 mm	0,060 mm	0,120 mm	0,090 mm

Model ramienia	E Uni	P Size	P Form	L Dia	SPAT
Ace	0,026 mm	0,009 mm	0,017 mm	0,037 mm	0,021 mm
Ace	0,039 mm	0,014 mm	0,024 mm	0,047 mm	0,030 mm
Ace	0,052 mm	0,017 mm	0,031 mm	0,063 mm	0,036 mm
Ace	0,063 mm	0,022 mm	0,038 mm	0,080 mm	0,044 mm
Ace	0,073 mm	0,025 mm	0,043 mm	0,093 mm	0,059 mm
Ace	0,110 mm	0,035 mm	0,055 mm	0,110 mm	0,080 mm

Model ramienia	E Uni	P Size	P Form	L Dia	SPAT
Ace	0,033 mm	0,012 mm	0,020 mm	0,043 mm	0,022 mm
Ace	0,036 mm	0,015 mm	0,024 mm	0,049 mm	0,027 mm
Ace	0,059 mm	0,020 mm	0,035 mm	0,081 mm	0,042 mm
Ace	0,069 mm	0,024 mm	0,041 mm	0,095 mm	0,054 mm
Ace	0,083 mm	0,029 mm	0,048 mm	0,115 mm	0,066 mm
Ace	0,112 mm	0,045 mm	0,060 mm	0,125 mm	0,078 mm
Ace	0,140 mm	0,060 mm	0,075 mm	0,135 mm	0,095 mm

Model ramienia	E Uni	P Size	P Form	L Dia	SPAT
Ace	0,029 mm	0,012 mm	0,022 mm	0,045 mm	0,025 mm
Ace	0,052 mm	0,017 mm	0,030 mm	0,074 mm	0,039 mm
Ace	0,063 mm	0,021 mm	0,037 mm	0,089 mm	0,045 mm
Ace	0,076 mm	0,026 mm	0,042 mm	0,105 mm	0,054 mm
Ace	0,103 mm	0,040 mm	0,051 mm	0,114 mm	0,067 mm
Ace	0,130 mm	0,056 mm	0,069 mm	0,130 mm	0,092 mm
